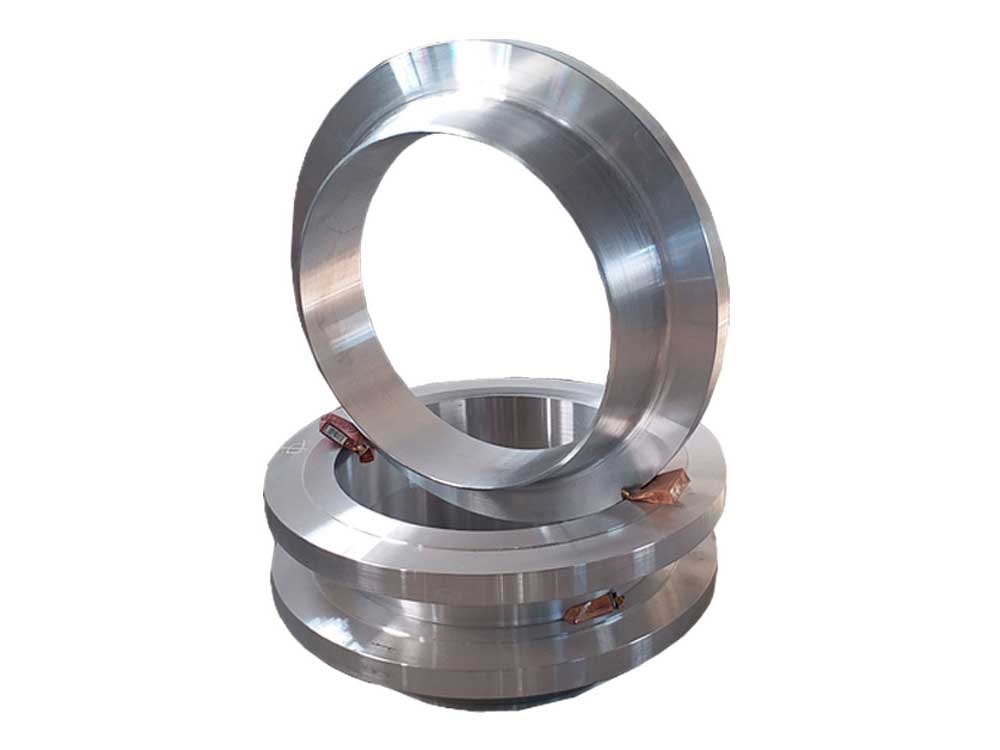

6A02 алюминиевые поковки и штамповки

6a02-это алюминиевый сплав Al-Mg-Si, который может быть усилен термической обработкой.Алюминиевый сплав после обработки твердого раствора и старения, имеет среднюю прочность, имеет высокую пластичность в отожженном состоянии, пластичность в горячем состоянии очень высока, легко ковка, штамповка.Своя коррозионная устойчивость хороша, и коррозионная устойчивость к ржавчине алюминия 3а21, 5а02 подобна, но имеет тенденцию к межкристаллитной корозии.Алюминиевый сплав легок для того чтобы сварить пятно и атомную заварку водорода, свойства газовой сварки все еще хороши.Его обрабатываемость в отожженном состоянии плохая,после закалки и старения все еще может быть
6A02 широко используется в промышленности для изготовления деталей, требующих высокой пластичности и высокой коррозионной стойкости, которые выдерживают средние нагрузки,а также для изготовления поковок сложной формы, таких как картеры двигателей с воздушным охлаждением, лопасти вертолетов, детали авиационных двигателей, поковки сложной формы и поковки, требующие высокой пластичности и коррозионной стойкости механических деталей в диапазоне рабочих температур -70--50℃.
Бринелл твердость алюминиевого сплава 30HBW под состоянием о, 65HBW под состоянием Т4, 85 -- 95HBW под состоянием Т6.

6A02 свойство растяжении при высокой температуры
	состояние	направление	Временное сопротивлениеRm/MPa	Предел текучести Rp0.2/MPa	Относительное удлинениеA (%)
поковки	T6	продольный	275	--	10
штамповки	T6	продольный	295	215	12

6a02 обработка твердого раствора алюминиевого сплава и ручная обработка старения, интервал между двумя процессами должен быть менее 6h, чтобы избежать его механических свойств.

Для частей, которые выдерживают тяжелые нагрузки и переменную нагрузку, ручная обработка старения 150 -- 160℃, изоляция 8H подходит.Таким образом, хотя прочность части уменьшена, но разница между прочностью на растяжение и пределом текучести увеличивается, пластичность улучшается, может улучшить рабочие характеристики детали.

Алюминиевый сплав 6А02 имеет высокую отростчатую пластичность в горячем состоянии и легок для того чтобы выковать и сформировать, свой диапазон температур выковки 470 -- 380℃.

тип	сплав	Площадь проекции（m2）или вес（kg）	состояние	стандарт
поковки	5серия	≤3000kg	O、F	GBn223     ASTMB247
	2、6、7серия	≤3000kg	T6、T4、O、F
штамповки	5серия	≤2.5m2	O、F
	2、6、7серия	≤2.5m2	T6、T4、O、F
